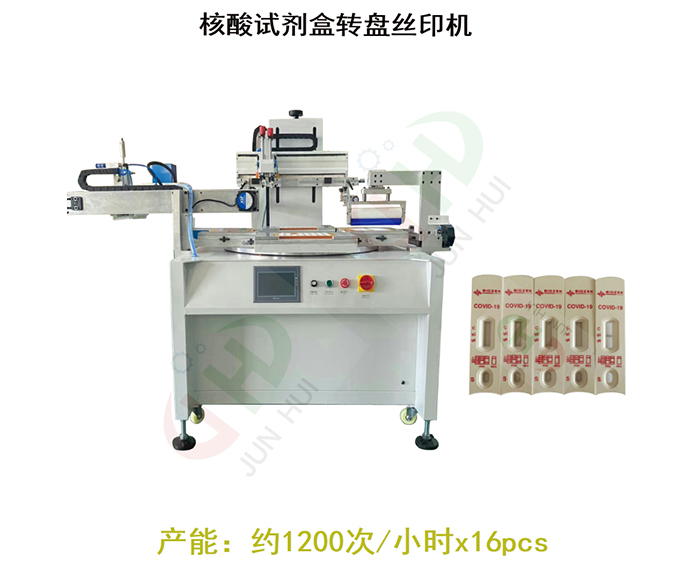

該絲印機采用先進的PLC控制，按鍵式操作。提高工作產量。提供多種功能設定，達到作業數據化、標準化、人性化之完善要求。創新的結構設計，配合高級伺服傳動及導向系統，運行快速，穩定滑順，定位精準，節省能源，自動上料，自動下料機械手。量身制作管位，保證印刷質量。
二、主要參數
| NO | 項目 | 參數 |
| 1 | 極大印刷面積 | 250mmX380mm |
| 2 | 極大網板尺寸 | 4200mmx700mm |
| 3 | 轉盤直徑 | ￠1200mm |
| 4 | 極大工件高度 | 80mm |
| 5 | 洗網上升高度 | 120mm |
| 6 | 工作臺面面積 | 300mmx450mm |
| 7 | 上下升降 | 氣缸升降 |
| 8 | 印刷回墨驅動 | 步進電機 |
| 9 | 工作氣壓Mpa | 0.4~0.6Mpa |
| 10 | 刮刀氣缸 | 亞德客 |
| 11 | 墨刀氣缸 | 亞德客 |
| 12 | 換氣氣缸 | 亞德客 |
| 13 | 功率 | 3.5Kw |
| 14 | 機械手行程 | 700mm |
| 15 | 工作臺縱橫調節量 | ±6mm |
| 16 | 取料方式 | 真空吸附或手指夾持 |
| 17 | 外形尺寸 | 1160mm（L）*1450mm(W)*1600mm(H) |
| 19 | 產能 | 約1200次/小時x16pcs |
| 20 | 機器重量 | 560Kg |
| 21 | 電源 | 220V、單相、50/60Hz |
三、結構說明
1、 主要性能
1） 氣動垂直升降設計，采用精密導柱導向快速穩靜升降，保養簡便，耐長時高速運行，穩定精度高。
2） 左右印刷采用步進電機+精密型導軌導向裝置傳動設計，精密導軌導向，運行快速，穩定滑順，定位精準。
3） 轉盤工作臺采用臺灣精密凸輪分割器驅動，重復定位精準速度快，工作臺千分尺微調（行程±6mm），真空吸氣臺板，產品定位精準，防止旋轉過程中產品松動現象。轉盤一體成型鑄鋁加工而成，結構穩定，剛性優越，臺面平面度精度0.1mm。
4） 機械手下料：可配置機械手下料，減少生產力，提高生產效率，機器與生產線對接，直接下料至生產線，可根據客戶要求非標定制。
5） 采用先進控制PLC控制，人機界面數字化控制，可設定多種功能及操作參數，利于作業數據化及標裝化，人性化。
6） 觸屏式操作，提供多種功能設定，達到作業數字化、標準化、人性化之完善要求。
7） 設有急停開關、急停開關、安全復歸及自動偵錯警示，安全防護杠。
3、結構配置
| 結構部分 | 項目 | 配件名稱 | 配置說明 |
| 基本結構 | 骨架 | Q235A+優質方通 | 機架及零件 |
| 封板 | 優質冷扎板 | 四周封板 | |
| 其它零部件 | 鑄鋁及合金鋁 | 自制零件 | |
| 整體上下 | 上下驅動 | 氣 缸 | 亞德客 |
| 導 向 | 導 軌 | 臺灣TBI | |
| 左右系統 | 左右驅動 | 步進電機 | 合資攜鏵 |
| 導 向 | 導 軌 | 臺灣TBI | |
| 轉盤系統 | 轉 盤 | AL6061 | 自制零件 |
| 驅 動 | 減速電機 | 臺灣萬鑫 | |
| 刮刀系統 | 刮刀驅動 | 氣缸 | 臺灣亞德客 |
| 導向 | 交叉滾子導軌 | 機械式刻度微調 | |
| 控制系統 | 控制電路 | PLC+按鍵 | 臺灣豐煒 |
| 氣動控制 | EMC |
EMC電磁閥 |
