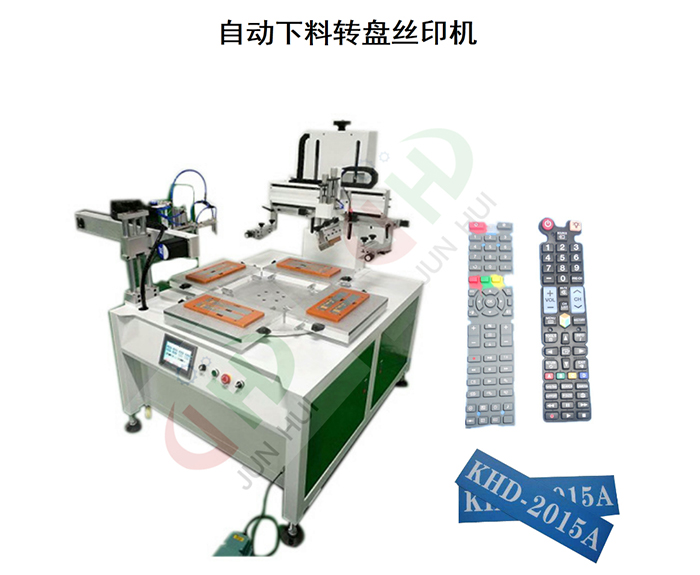

平面五金塑膠轉盤絲印機

聯系號碼： 13316611531

郵箱：13316611531@163.com
地址：廣東省東莞市鳳崗鎮三聯村園龍東路1號
來源：http://www.adsfagadf.cn/syj/pmsyj/26.html
發布時間：2020-10-27

該絲印機采用先進的PLC控制，按鍵式操作。提高工作產量。提供多種功能設定，達到作業數據化、標準化、人性化之完善要求。創新的結構設計，配合高級伺服傳動及導向系統，運行快速，穩定滑順，定位精準，節省能源，自動上料，自動下料機械手。量身制作管位，保證印刷質量。

二、主要參數

NO	項目	參數
1	極大印刷面積	180mmX250mm
2	極大網板尺寸	400mmx700mm
3	轉盤直徑	￠800mm
4	極大工件高度	80mm
5	洗網上升高度	120mm
6	工作臺面面積	200mmx300mm
7	上下升降	氣缸升降
8	印刷回墨驅動	步進電機
9	工作氣壓Mpa	0.4~0.6Mpa
10	刮刀氣缸	亞德客
11	墨刀氣缸	亞德客
12	換氣氣缸	亞德客
13	功率	3.5Kw
14	機械手行程	600mm
15	工作臺縱橫調節量	±6mm
16	取料方式	真空吸附或手指夾持
17	外形尺寸	1500mm（L）1200mm(W)1540mm(H)
19	產能	約1000次/小時
20	機器重量	380Kg
21	電源	220V、單相、50/60Hz

三、結構說明
1、 主要性能
1）氣動垂直升降設計，采用精密導柱導向快速穩靜升降，保養簡便，耐長時高速運行，穩定精度高。
2）左右印刷采用步進電機+精密型導軌導向裝置傳動設計，精密導軌導向，運行快速，穩定滑順，定位精準。
3）轉盤工作臺采用臺灣精密凸輪分割器驅動，重復定位精準速度快，工作臺千分尺微調（行程±6mm），真空吸氣臺板，產品定位精準，防止旋轉過程中產品松動現象。轉盤一體成型鑄鋁加工而成，結構穩定，剛性優越，臺面平面度精度0.1mm。
4）機械手下料：可配置機械手下料，減少生產力，提高生產效率，機器與生產線對接，直接下料至生產線，可根據客戶要求非標定制。
5）采用先進控制PLC控制，人機界面數字化控制，可設定多種功能及操作參數，利于作業數據化及標裝化，人性化。
6）觸屏式操作，提供多種功能設定，達到作業數字化、標準化、人性化之完善要求。
7）設有急停開關、急停開關、安全復歸及自動偵錯警示，安全防護杠。

3、結構配置

結構部分	項目	配件名稱	配置說明
基本結構	骨架	Q235A+優質方通	機架及零件
	封板	優質冷扎板	四周封板
	其它零部件	鑄鋁及合金鋁	自制零件
整體上下	上下驅動	氣缸	亞德客
整體上下	導向	導軌	臺灣TBI
左右系統	左右驅動	步進電機	合資攜鏵
左右系統	導向	導軌	臺灣TBI
轉盤系統	轉 盤	AL6061	自制零件
轉盤系統	驅 動	減速電機	臺灣萬鑫
刮刀系統	刮刀驅動	氣缸	臺灣亞德客
刮刀系統	導向	交叉滾子導軌	機械式刻度微調
控制系統	控制電路	PLC+按鍵	臺灣豐煒
控制系統	氣動控制	EMC	EMC電磁閥
