1、產品簡介：

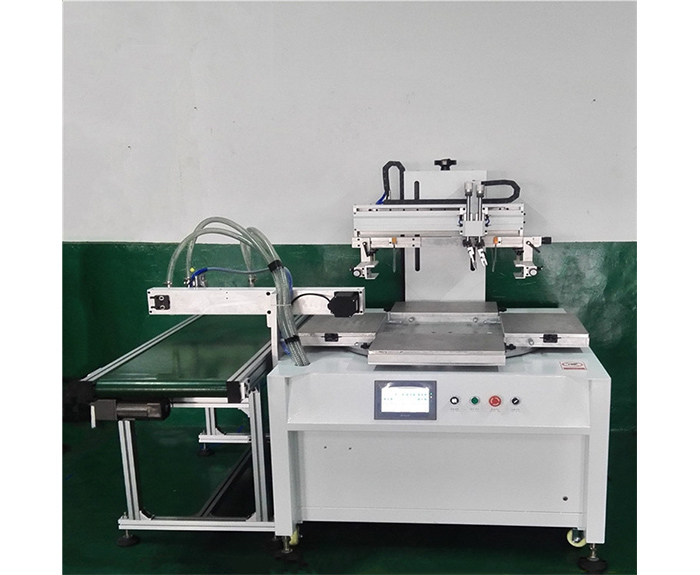

JH-2030P4R精密型轉盤絲網印刷機主要用于印刷：手機觸摸屏，導光板OGS/TP/CG/LTD玻璃、PCB、LCD、液態綠油、冷光片、薄膜、鍵盤、亞克力、手機面板、觸控面板、導光板、擴散片、銘板標牌、陶瓷、文具、及小件膜/片/板形產品之精密網印，例如撓性電路（FPC）、模內裝飾（IMD）、薄膜按鍵（Membrane Switch）、生物測試片.......等產品精密平面絲網印刷。

一、此印刷機具有以下特點：
1、網版升降采用伺服電機，搭配高性能導程傳動螺桿和精密線性導軌相結合，網框升降采用絲桿導向，印刷更平穩順暢，印刷精度更高。
2、印刷座架采用步進電機，運行快速，定位精準，行程/速度/方向數字化設定。
3、印刷座架采用一體拉鋁成型，結構簡單。刀架采用氣缸配合交叉滾子導軌導向，穩定滑順，精度高。刮刀與墨刀采用一體拉鋁成型，結構簡單，使用方便，性能穩定。
4、轉盤工作臺采用臺灣精密凸輪分割器驅動，重復定位精準速度快，工作臺千分尺微調（行程±6mm），真空吸氣臺板，產品定位精準，防止旋轉過程中產品松動現象。轉盤一體成型鑄鋁加工而成，結構穩定，剛性優越，臺面平面度精度0.05mm。
5、機械手下料：可配置機械手下料，減少生產力，提高生產效率，機器與生產線對接，直接下料至生產線，可根據客戶要求非標定制。
6、采用先進控制三菱PLC控制，人機界面數字化控制，可設定多種功能及操作參數，利于作業數據化及標裝化，人性化。
7、加裝安全桿，安全光幕，周密防護操作者人身安全。
8、免油式濾水調壓組不產生排氣油霧污染，適合無塵室內使用。
9、功能程序設定儲存功能，保持記，方便下次使用。

二、技術參數：

1、印刷顔色            1色 (可套多色)
2、單周期           可以
3、持續運動             可以
4、項目計數                 可以
5、各部位延時               可以（可調）
6、印刷速度            1200次/小時
7、大網框            400mmX650mm
8、大印刷面積          180mmX250mm
9、工作臺尺寸                     200mmX300mm
10、轉盤直徑                       ￠845mm
11、工位數                         4工位
12、機械手行程                     500mm
13、工件大高度              80mm
14、網框上落行程         200mm
15、刮刀左右行程             350mm
16、刮刀、油刮上下行程          30mm
17、工作臺縱橫調節量               ±6mm
18、取料方式                       真空吸附或手指夾持
19、升降驅動            伺服電機
20、控制系統             PLC
21、控制電壓                 DC24V
22、電源電壓             AC220V 50/60Hz
23、連接負荷            2.2KW
24、工作氣壓Mpa           0.4-0.6Mpa
25、空氣消耗 / 周期        3.0L
26、機身外形尺寸               1160mm（L）*1450mm(W)*1600mm(H)
27、重量             560 KG

三、機器操作安全性能：
JH-2030P4R精密轉盤絲印機符合新的工程式樣，如按要求使用絕對值得信賴。機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電。回到起始位置，當事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
